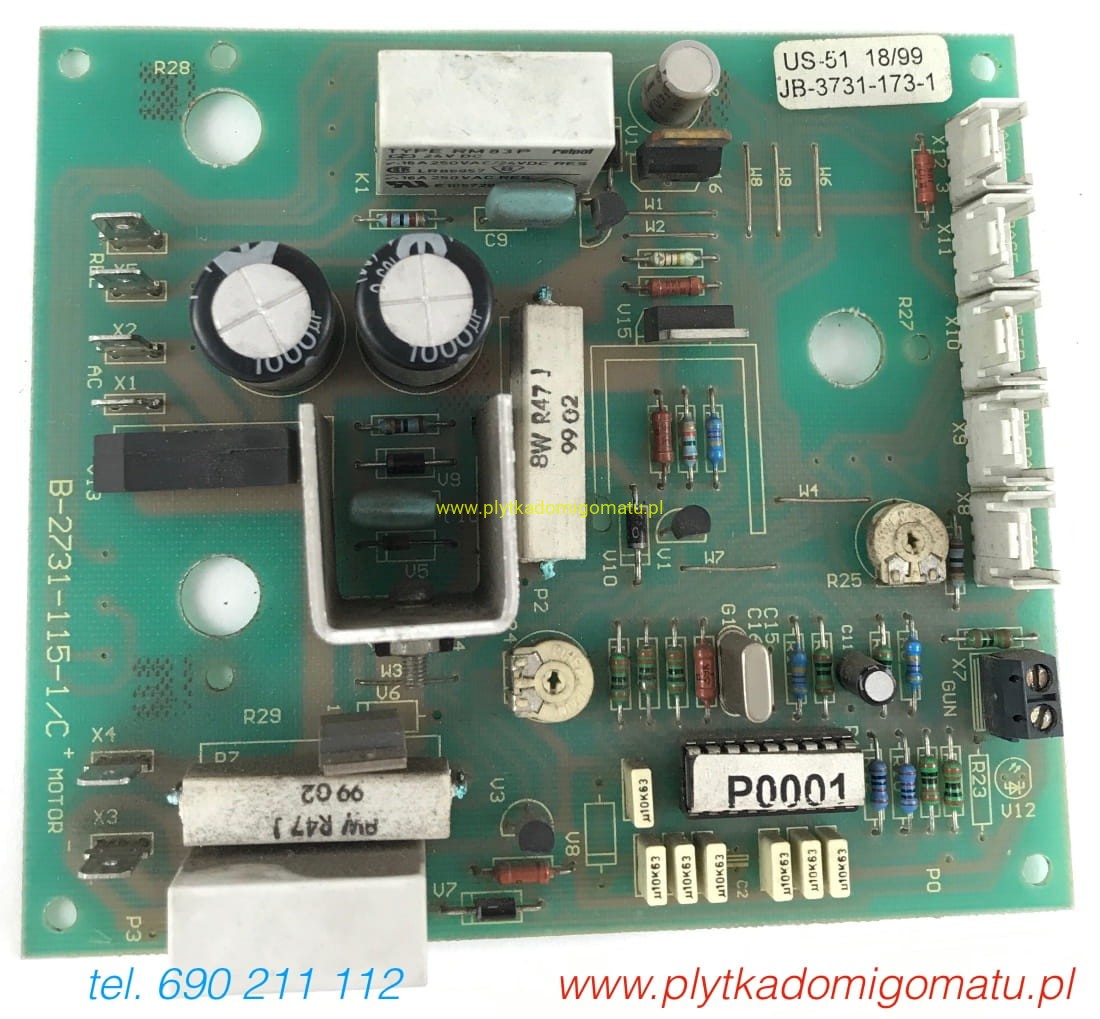

US-51 lite B-2731-115-1/E US51 B-3731-173-1 B-2731-115-1/C B-2731-115-1/D

US-51 lite stosowana w Bester Magster 160 i innych.

Napięcia zasilające: Podajnik 24V, zawór gazu 24V, cewka stycznika 24V

Funkcje dodatkowe: 2-takt, 4-takt, prędkość dojazdowa, spawanie punktowe i przerywane

Regulacje: prędkość dojazdowa, czas impulsu, czas przerwy

Wymiar płytki: 137 x 121 mm

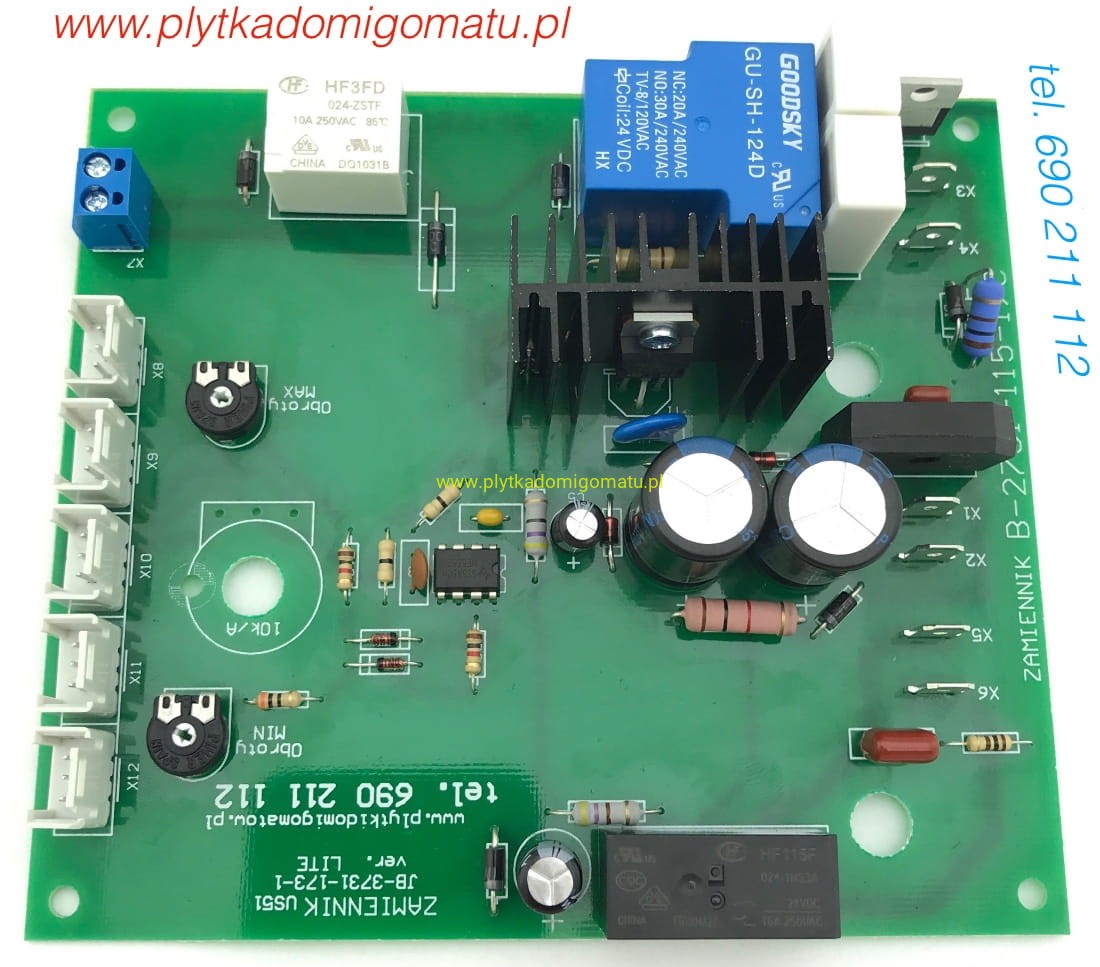

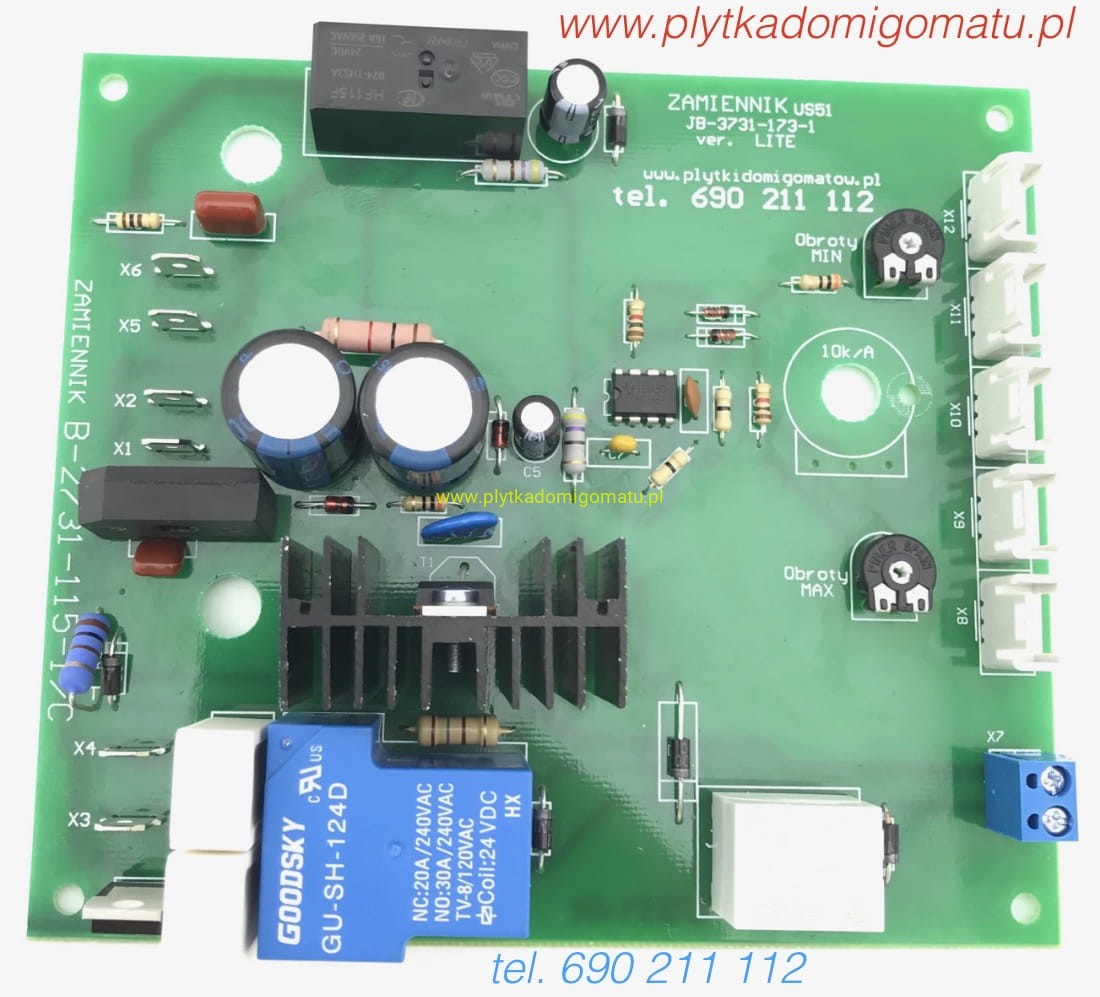

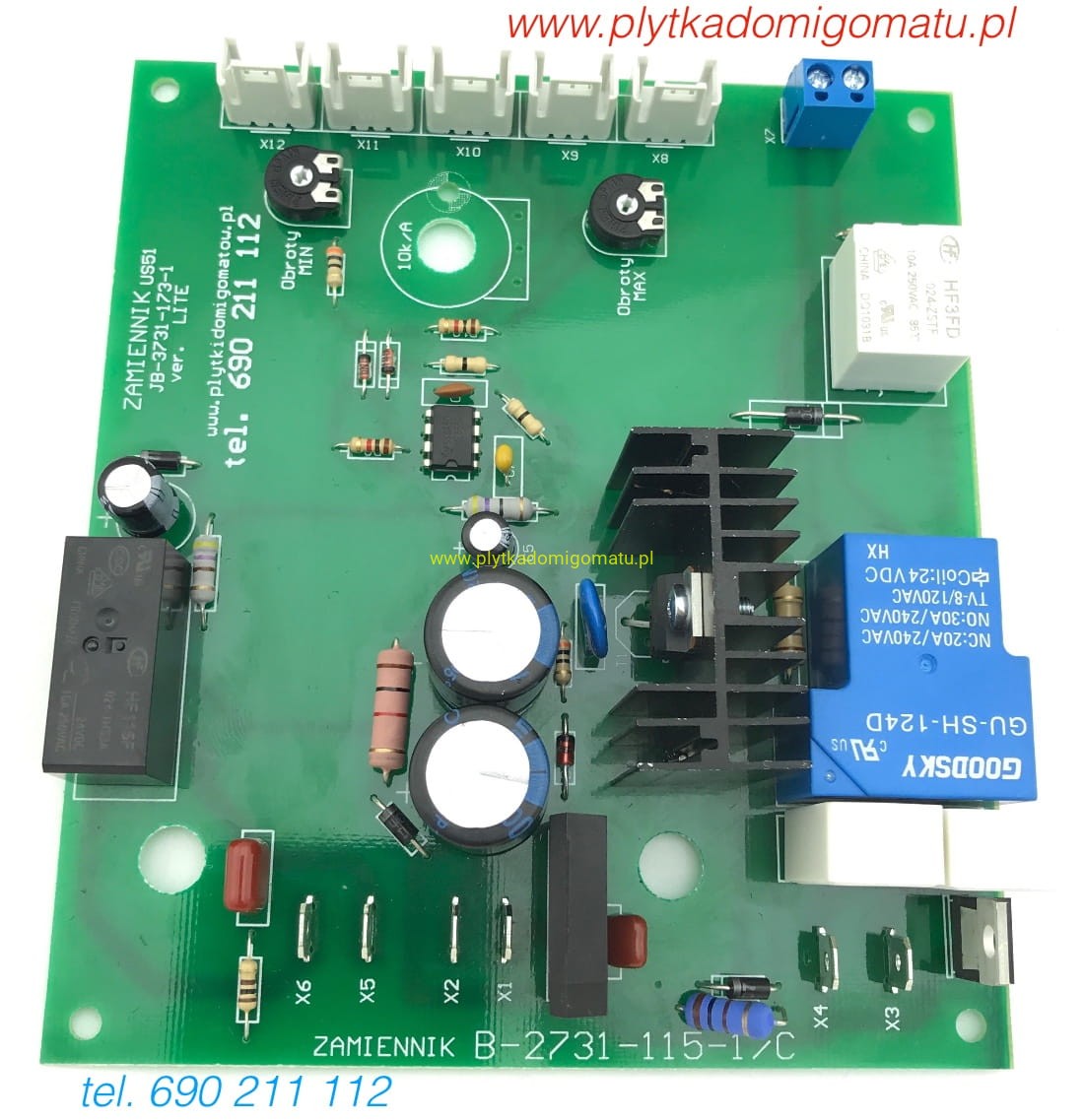

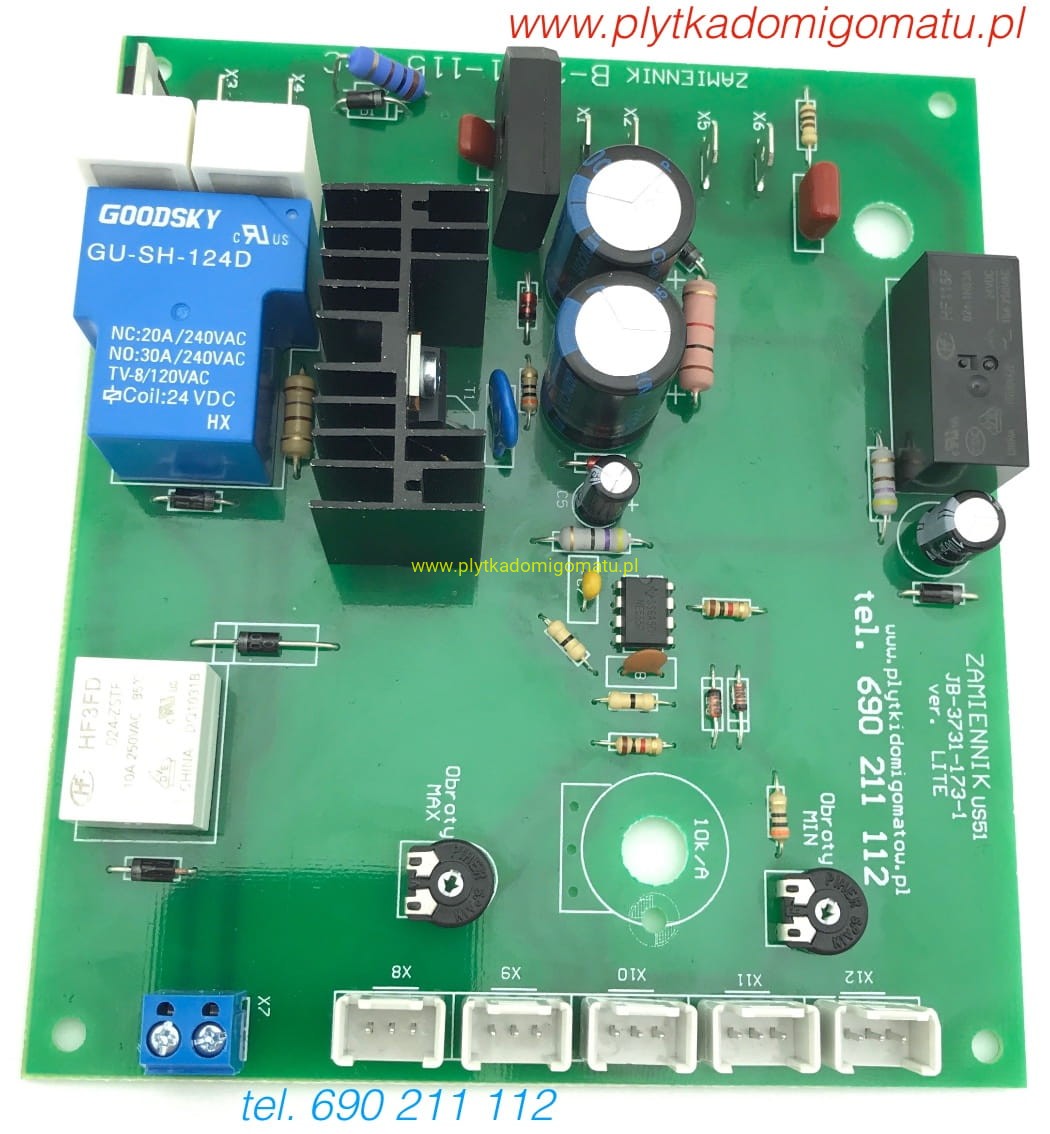

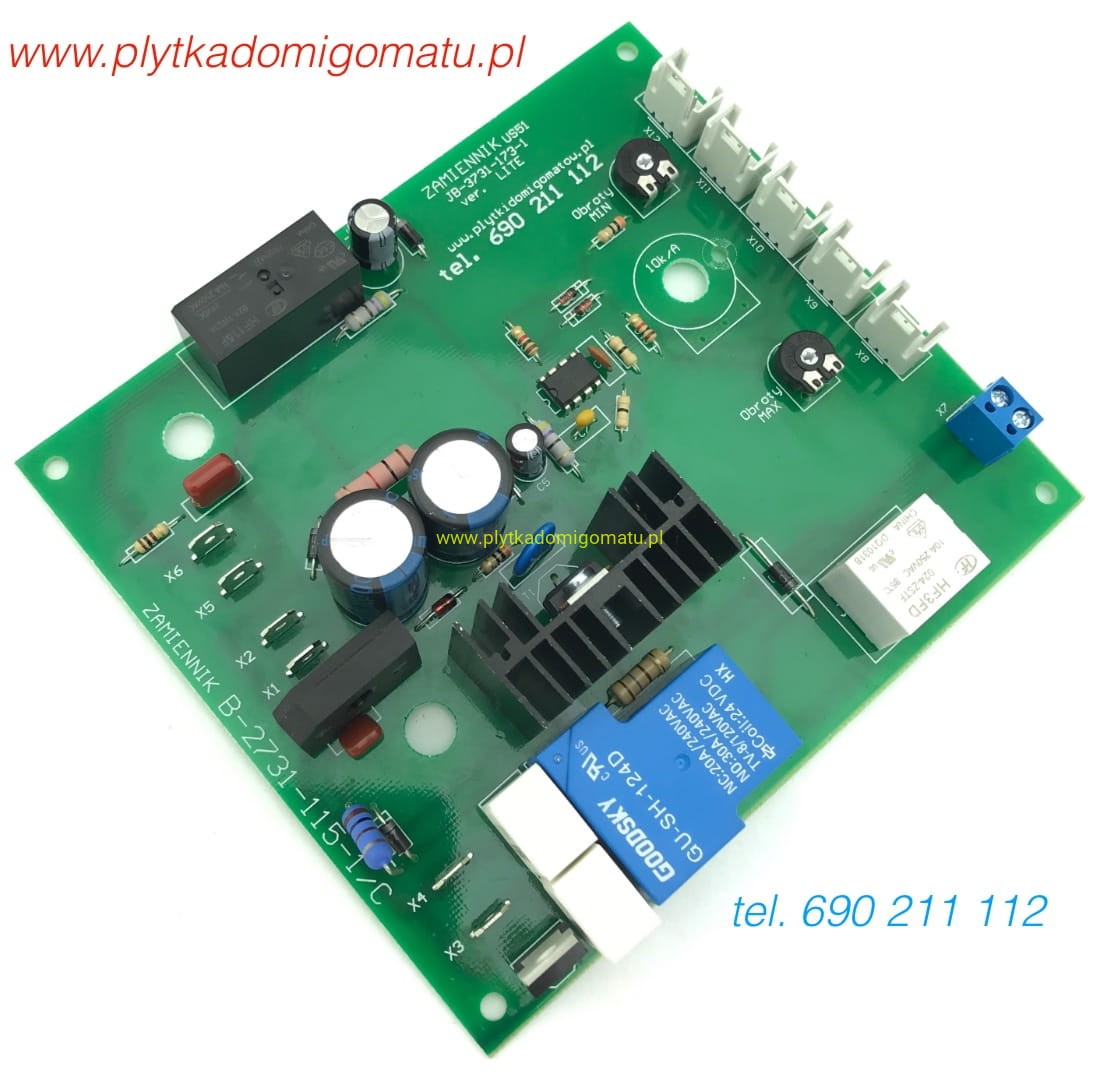

Moduł zastępczy w wersji LITE (uproszczony)

Płyta posiada wszystkie podstawowe funkcje czyli:

- sterowanie "spawaniem" (stycznik, gaz, posuw drutu),

- regulacja prędkości posuwu drutu (jak w oryginale) oraz DODATKOWO możliwość ustawienia minimalnego i maksymalnego zakresu obrotów na potencjometrze - dzięki temu można sobie ładnie "rozciągnąć" zakres regulacji na całą skalę potencjometru, a nie tak że np używamy tylko w zakresie 2-3 i musimy powoli delikatnie i precyzyjnie kręcić bo reakcja na potencjometr jest gwałtowna. Dzięki "rozciągnięciu" zakresu regulacji - będziemy używać np skali 3-8 dzięki czemu można śmielej kręcić potencjometrem i uzyskać dużo większą precyzję nastaw obrotów.

- "upalanie drutu" - czyli opóźnienie wyłączenia trafa głównego w stosunku do czasu zatrzymania silnika - aby "nie wystawał z uchwytu" niepotrzebnie - zbyt długi kawałek drutu. Ta funkcja dobrana jest doświadczalnie i ustawiona "na sztywno" (jest możliwa zmiana przez dobór elementów).

- hamowanie silnika - po każdym puszczeniu przycisku w rękojeści następuje elektryczne hamowanie silnika - aby rozpędzony niepotrzebnie nie wysuwał nadmiaru drutu.

Skoro układ jest zamiennikiem "uproszczonym" (lite) - to nie posiada wszystkich funkcji oryginału.

Oto funkcje których układ nie ma:

- spawanie punktowe (realizowane automatycznie przez elektronikę płytki) - oczywiście "ręcznie" można nadal spawać punktowo...

- spawanie przerywane (układ samoczynnie naprzemiennie rozpoczyna i kończy spawanie wg nastawionych czasów).

- prędkość dojazdowa (układ po wciśnięciu przycisku może wolniej rozpędzać podajnik drutu, po czym uzyskuje on nastawioną prędkość). W naszym zamienniku drut startuje od razu z nastawioną prędkością.

- funkcja 4-takt (po wciśnięciu i puszczeniu przycisku układ spawa, przycisk jest zwolniony, po kolejnym wciścięciu przycisku - układ przestaje spawać - i tak w koło - dzięki tej funkcji spawacz nie musi cały czas trzymać wciśniętego przycisku w rękojeści - jest to przydatne przy wykonywaniu długich spoin) - w naszym zamienniku działa tylko funkcja 2-taktu - czyli - wciskamy przycisk - urządzenie spawa, puszczamy przycisk - urządzenie przestaje spawać.

Wszystkie podłączenia, wymiar płytki oraz mocowania są w 100% zgodne z oryginałem.

Wystarczy odpiąć po kolei przewody ze starej płytki - podłączyć do nowej, zamocować ją i gotowe.

Oczywiście - potencjometry które służą do nastaw funkcji które płytka nie obsługuje - będą nie aktywne.

Działał będzie tylko potencjometr regulacji prędkości podawania drutu.

Płytka jest zamiennikiem plug&play oryginalnej płyty, ale jest od niej wytrzymalsza - wiele elementów jest większej mocy niż w oryginalnej płycie.

Zastosowaliśmy znacznie "mocniejszy" tranzystor mosfet sterujący silnikiem, oraz innego typu układ hamowania silnika.

Poza tym - płytka nie posiada mikroprocesora - więc w razie awarii jest łatwa do naprawy przez nawet domorosłego elektronika, a wszystkie części użyte do budowy są łatwo dostępne.

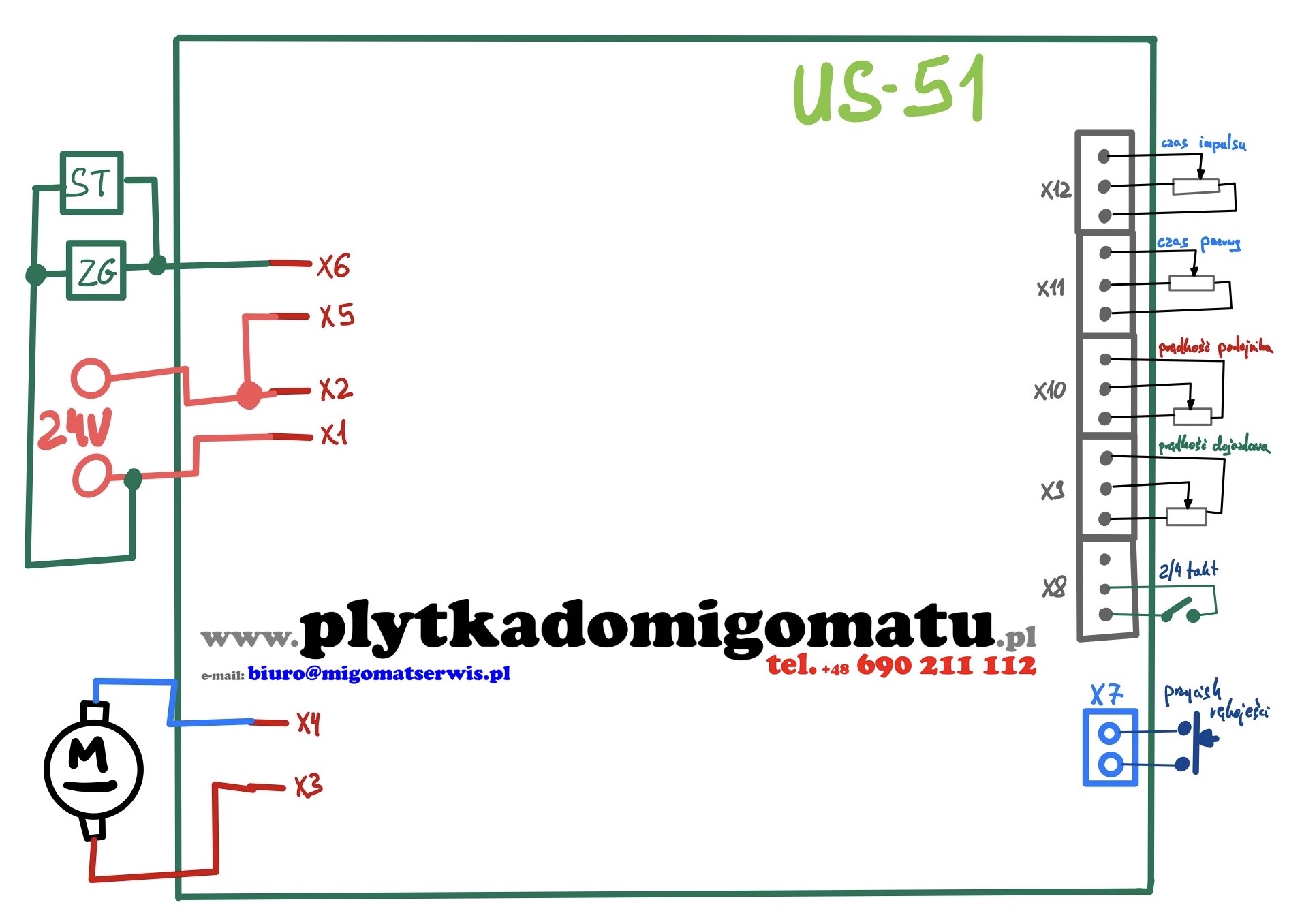

Schemat podłączenia:

Porady Serwisanta:

Najczęściej spotykaną usterką płyty jest zwarcie w sekcji zasilania (X2-X1). Elektronika powoduje zwarcie, przepala bezpieczniki. Inną usterką jest praca silnika cały czas od włączenia urządzenia - na pełnej prędkości. Trzecią często spotykaną usterką jest całkowity brak reakcji płyty. W tym przypadku należy sprawdzić czy płyta dostaje zasilanie (między X1 a X2 ma być około 24V). Jeśli płyta ma zasilanie - sprawdzamy czy przycisk w rękojeści zwiera styki X7. Na tych stykach w stanie spoczynku powinno być napięcie około 5V, po wciśnięciu przycisku napięcie ma spaść do zera. Jeśli nie ma napięcia na X7 - uszkodzona płytka. Jeśli napięcie jest ale nie ma reakcji na wciskanie przycisku - sprawdzić przewód spawalniczy i przycisk. Jeśli jest napięcie i spada do zera po wciśnięciu przycisku - a reakcji brak - uszkodzona płyta. Jeżeli płyta reaguje na przycisk uruchamiając silnik, ale nie otwiera się ani zawór gazu ani stycznik - należy skontrolować, czy pojawia się napięcie pomiędzy stykami X6-X1. Jeśli napięcie się pojawia, a nie ma reakcji stycznika czy zaworu gazu - sprawdzić napięcie na tych elementach. Jeśli  napięcie nie pojawia się - uszkodzona płyta. Podobna sytuacja w przypadku gdy płyta załącza gaz i stycznik, ale nie włącza podajnika drutu. W takim przypadku należy sprawdzić potencjometr regulacji prędkości (dołączony do X10). Jeżeli wszystko jest OK, a silnik nie pracuje - uszkodzona płyta. Przed zamontowaniem nowej płyty warto sprawdzić silnik podajnika. Fakt, że po podłączeniu zasilania jego wał się obraca to połowa sukcesu. Bardzo ważne jest aby sprawdzić jaki prąd pobiera silnik. Należy podłączyć go pod źródło prądu stałego (12V lub 24V) - uprzednio odłączając od płytki - zmierzyć prąd jaki pobiera. Ze zwolnioną rolką napędu sprawny silnik pobiera około 0,5A maksymalnie 1A. Jeśli pobiera więcej (np. 2A) - jest uszkodzony. Nie jest tu problemem jeden Amper więcej - jak odczytujemy na mierniku. Miernik pokazuje wartość uśrednioną. Silnik ma zwarcie na jednej z pętli uzwojenia i w ułamku sekundy - raz na jeden obrót wirnika - pobiera bardzo duży prąd (kilkanaście lub nawet kilkadziesiąt Amperów). Takie impulsy zawyżają średnią pomiaru tylko nieznacznie - bo trwają bardzo krótko - ale dla elektroniki są niszczycielskie. A właśnie źródłem takich nieporządanych impulsów jest zużyty silnik podajnika, który zaczyna „iskrzyć” na szczotkach. Wymiana płytki może na chwilę przynieść poprawę, ale należy mieć świadomość że czeka nas wymiana silnika w podajniku.Płyta realizuje funkcje spawania punktowego (spawanie trwa przez czas ustawiony potencjometrem dołączonym do X12, po czym zostaje przerwane i czeka na kolejne wciśnięcie przycisku). Spawanie przerywane - układ samoczynnie włącza spawanie na czas określony potencjometrem X12, następnie robi przerwę na czas ustawiony potencjometrem dołączonym do X11. Czterotakt - sterowanie X8 - funkcja polega na samoczynnym podtrzymaniu spawania - po wciśnięciu przycisku rozpoczyna się spawanie, które trwa pomimo zwolnienia przycisku. Kolejne wciśnięcie i zwolnienie przycisku wyłącza spawanie. Funkcja ta jest przydatna przy wykonywaniu długich spoin dając swobodę w operowaniu uchwytem. Funkcja prędkość dojazdowa - potencjometr dołączony do X9 - w tej płycie jest to łagodny start podajnika drutu. Potencjometrem ustawiamy czas rozbiegu.
