MIG-8 uniwersalna 805 spawanie punktowe / przerywane MIG8

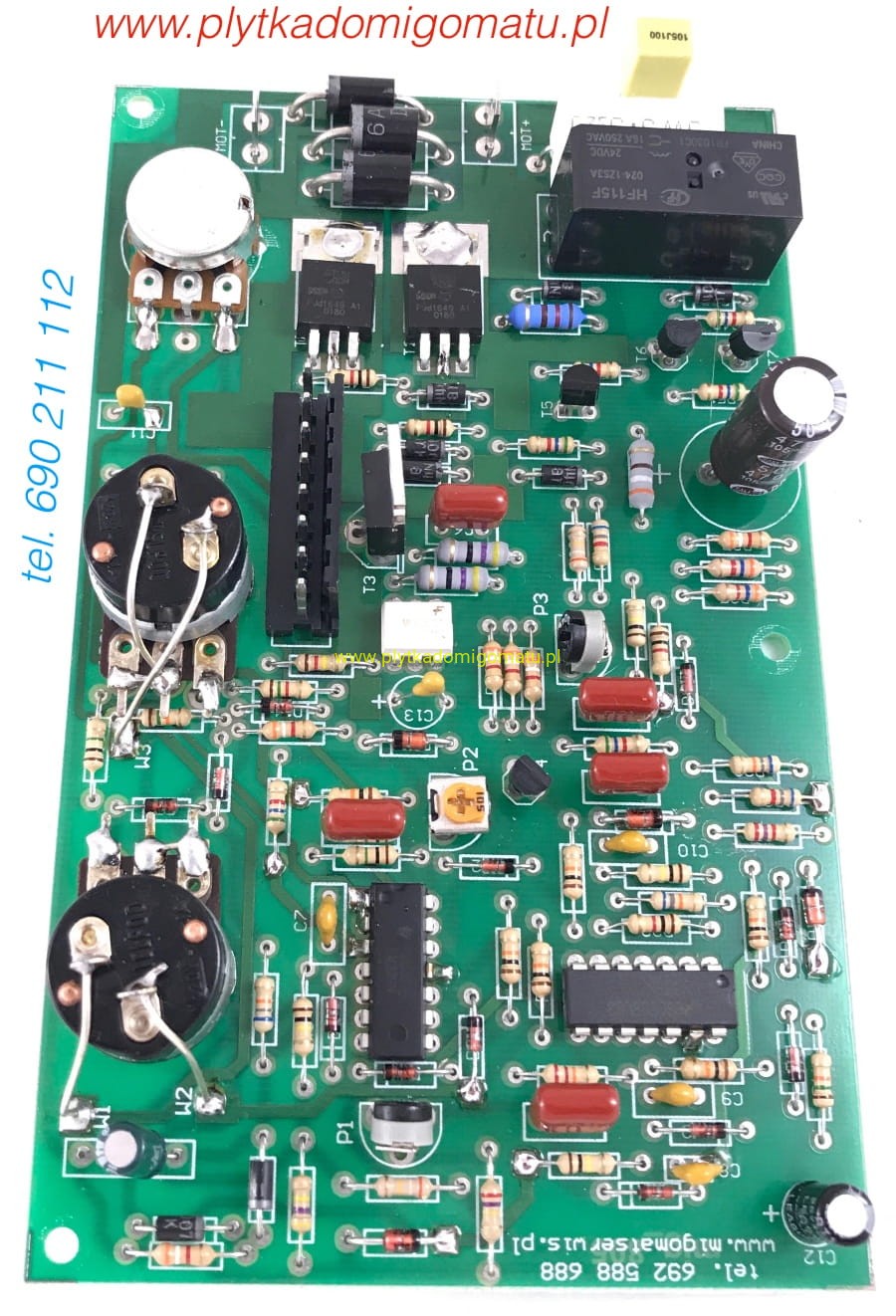

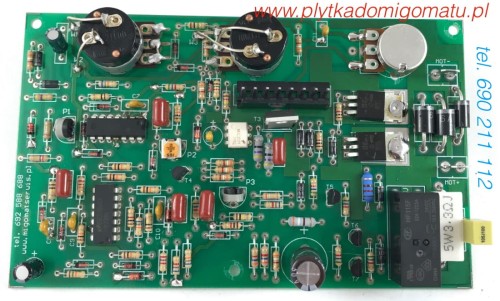

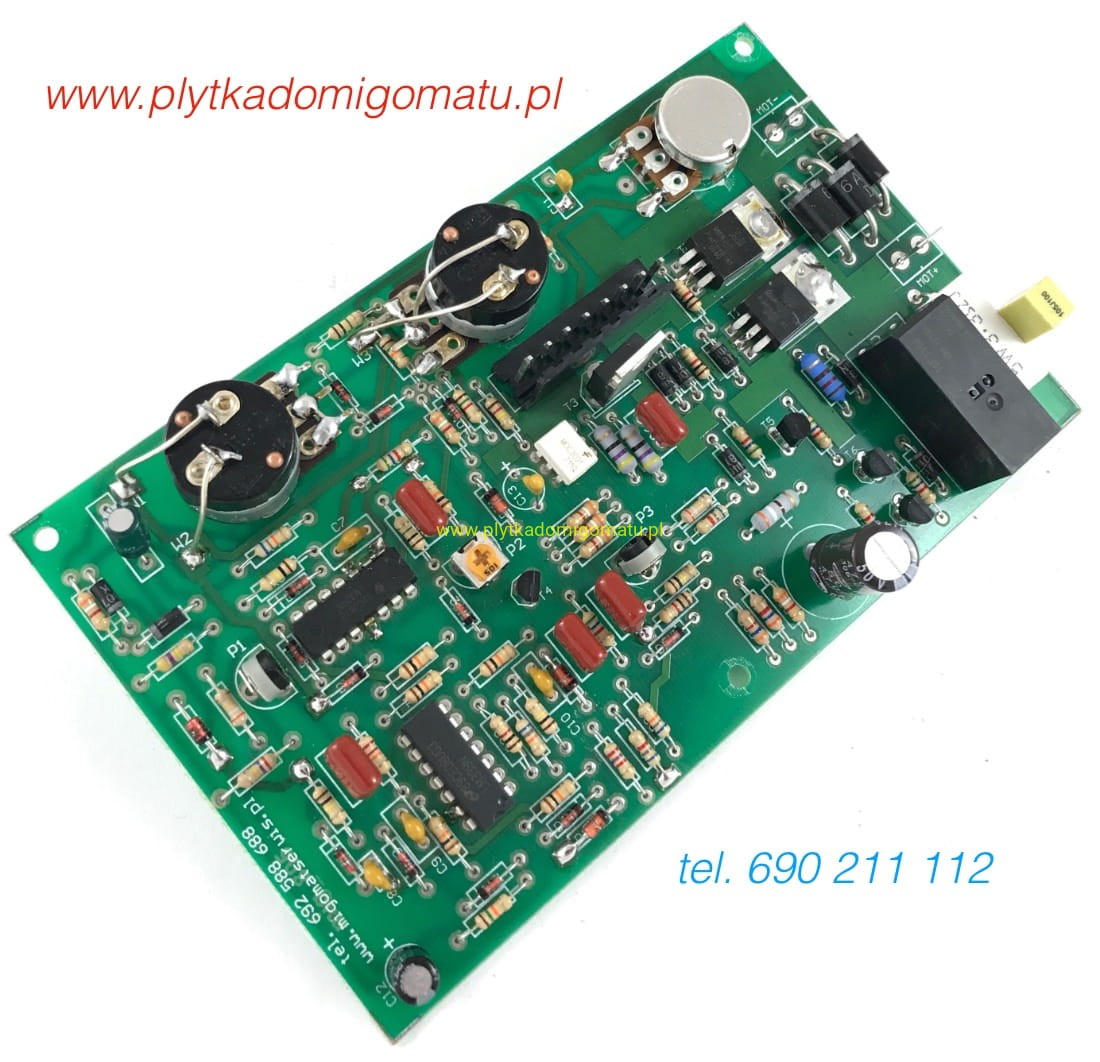

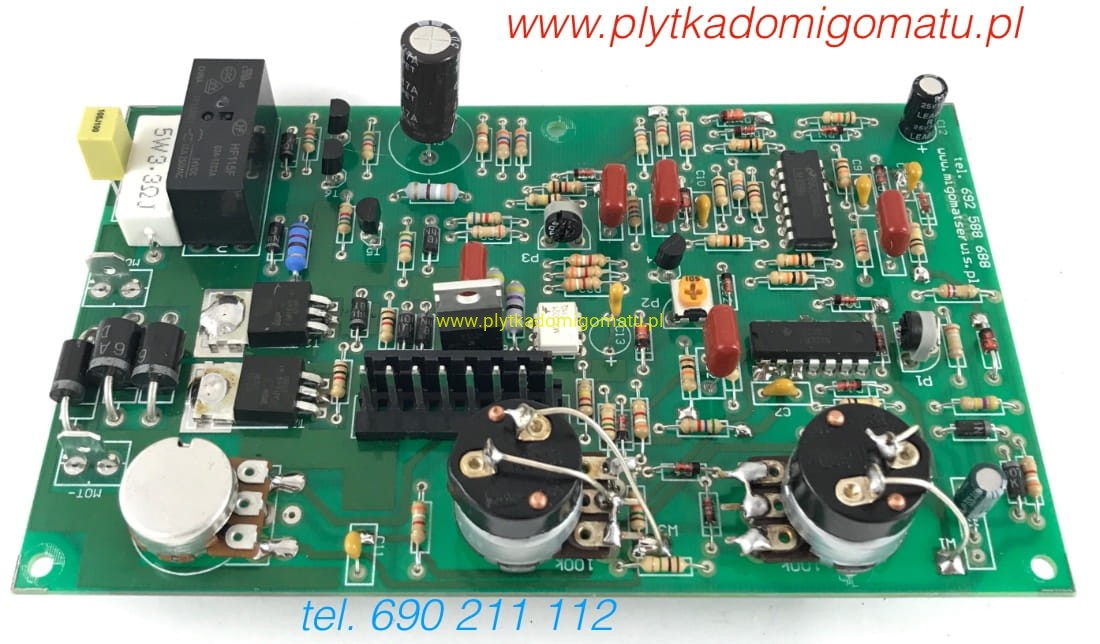

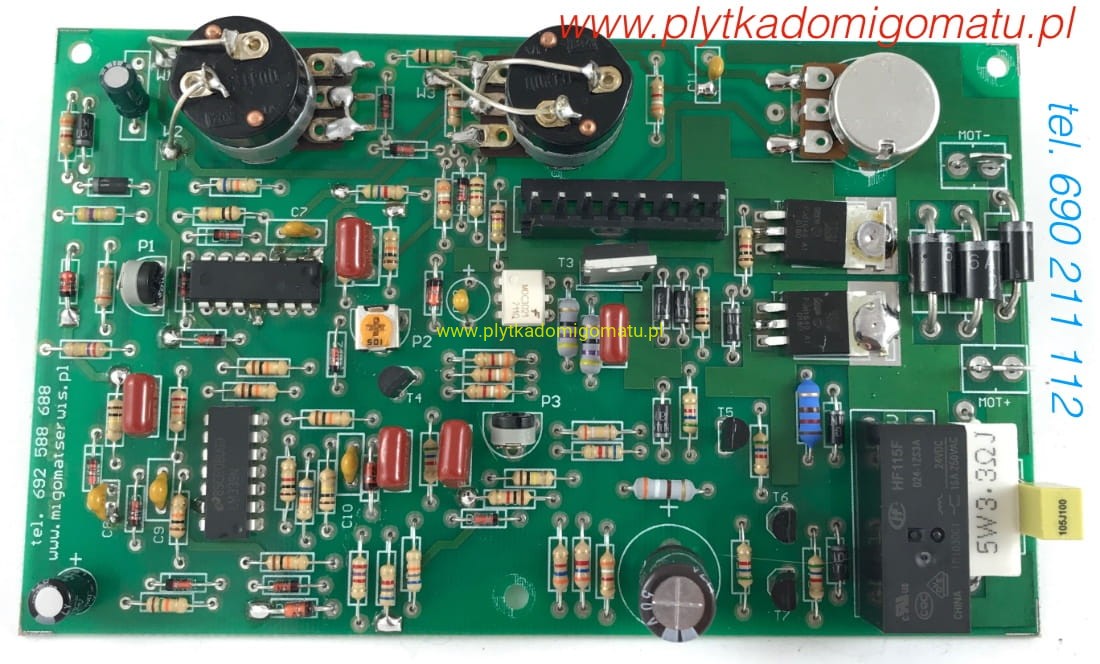

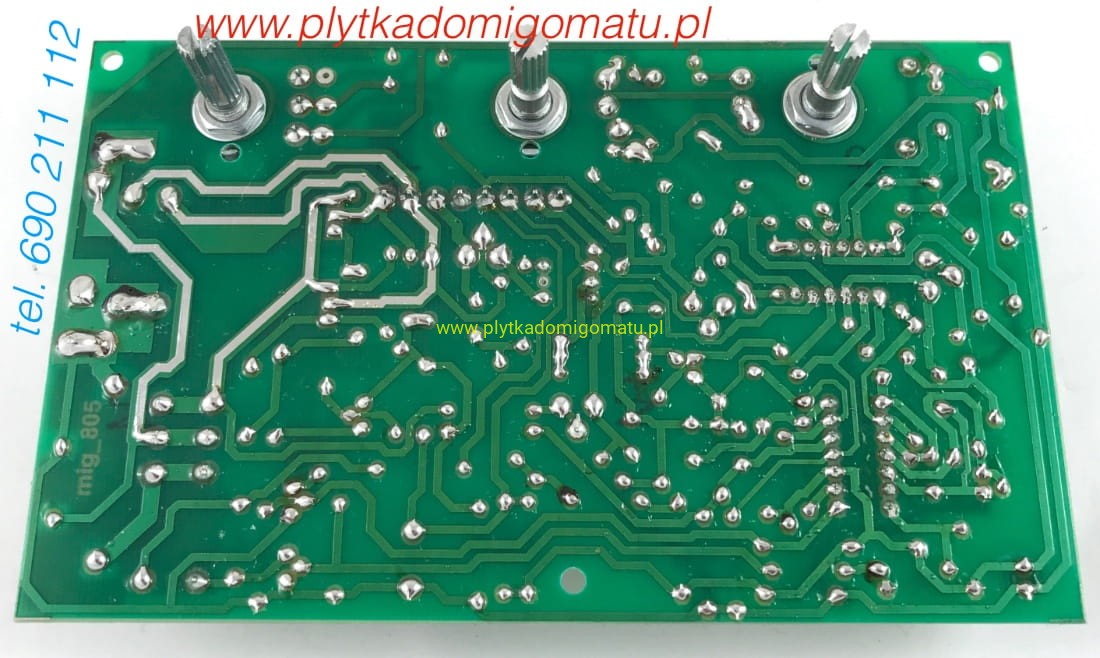

MIG-8 UNIWERSALNA płyta migomatu

Napięcia zasilające: Podajnik 24V, zawór gazu 24V, cewka stycznika 24V

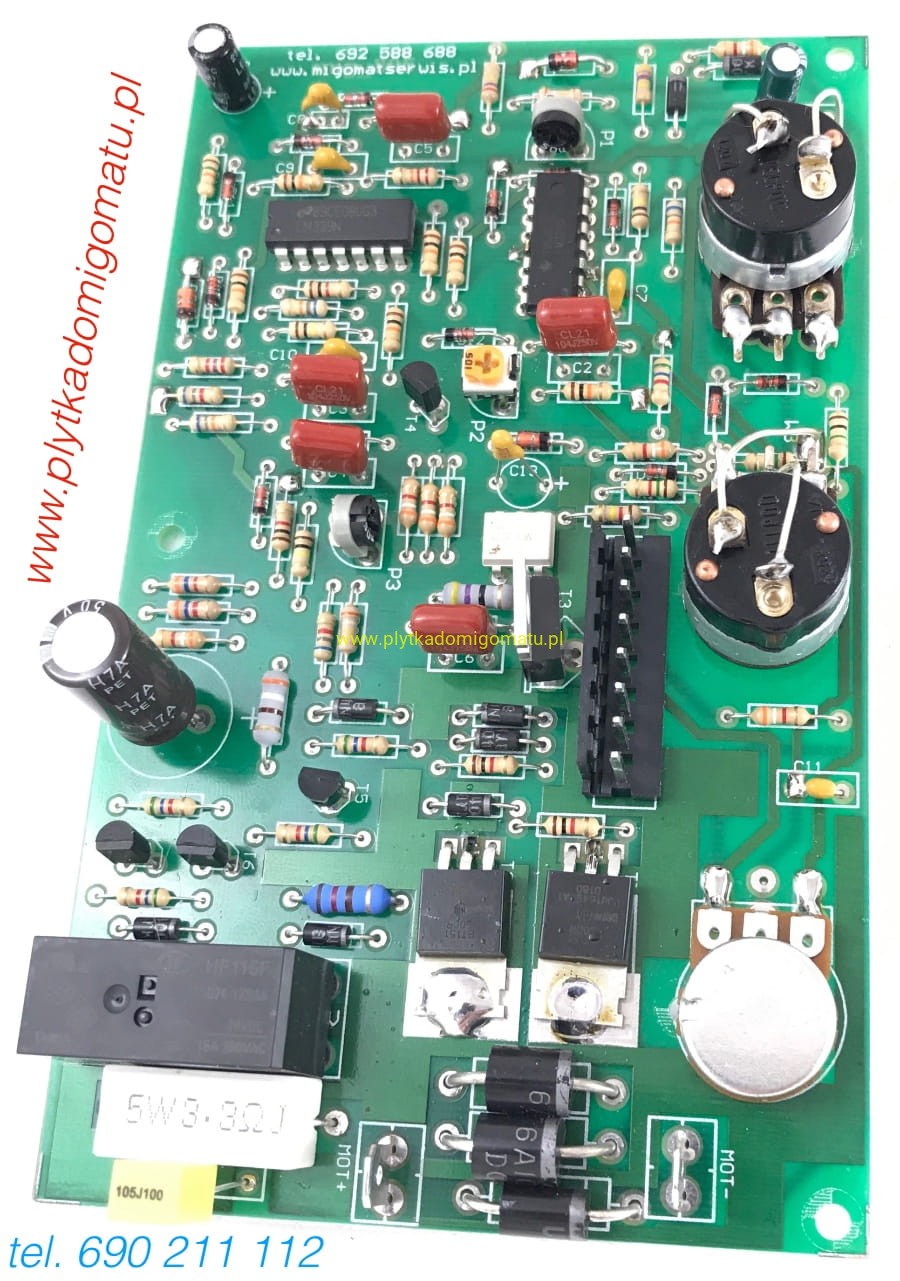

Funkcje dodatkowe: spawanie punktowe / przerywane, napęd tyrystorowy

Regulacje: prędkość podajnika, czas impulsu, czas przerwy.

Wymiar płytki: 151 x 91 mm

Można zamontować ją do każdego półautomatu spawalniczego z klasycznym transformatorem.

Płyta posiada wszystkie podstawowe funkcje sterowania migomatem, a jej konstrukcja maksymalnie upraszcza montaż i podłączenie.

Posiada:

• Sterowanie silnikiem podajnika (24 V), regulacja prędkości podawania drutu,
• Hamowanie silnika podajnika po każdym zakończeniu spawania.
• Sterowanie elektrozaworem gazu 24V. Jeśli mamy elektrozawór zasilany prądem przemiennym  (AC) -
• Spawanie punktowe i przerywane
• Napęd tyrystorowy, hamowanie tyrystorem.

• Regulacja „upalania drutu” - opóźnienie wyłączenia transformatora spawalniczego. Po zakończeniu spawania (puszczeniu przycisku w rękojeści) - zasilanie transformatora podtrzymywane jest jeszcze przez czas ustawiony potencjometrem - funkcja ta umożliwia „upalenie” drutu który wysuwa się „rozpędem” mechanizmu podajnika. Dzięki temu, po każdym spawaniu z uchwytu nie wystaje niepotrzebnie długi odcinek drutu spawalniczego.
• Regulacja prędkości podawania drutu
• Obsługa zabezpieczenia termicznego

Płytka jest przystosowana TYLKO do pracy z podajnikiem 24V. Oczywiście napięcie transformatora nie musi być „precyzyjnie” 24V, może być w granicach 20 - 30V, jednak nie więcej i nie mniej. Niższe napięcie nie uruchomi układu, a może doprowadzić do uszkodzenia. Wyższe napięcie uruchomi układ i całość będzie pracowała, jednak w krótkim czasie może dojść do przegrzania układu.

Układ MUSI być zasilany prądem PRZEMIENNYM. Nie wolno zasilać go prądem stałym odfiltrowanym. Takie zasilanie uniemożliwi sterowanie zaworem gazu i stycznikiem. Elementy te zostaną załączone, i nie wyłączą się. Transformator musi pracować CAŁY CZAS po włączeniu migomatu włącznikiem głównym.

Wszystkie potencjometry umieszczone są na płycie i podłączone. Dzięki temu - podłączenie układu jest maksymalnie uproszczone.

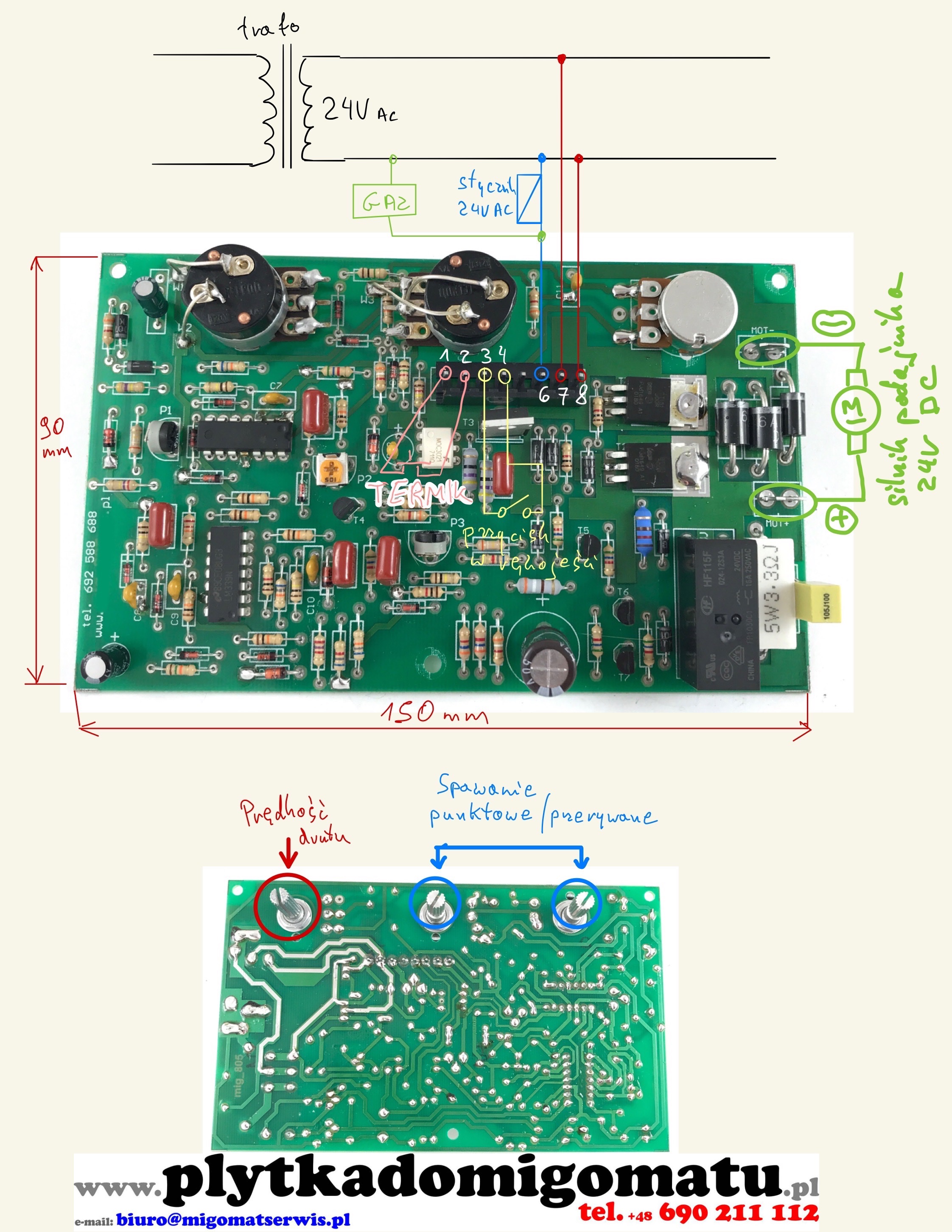

Schemat podłączenia:

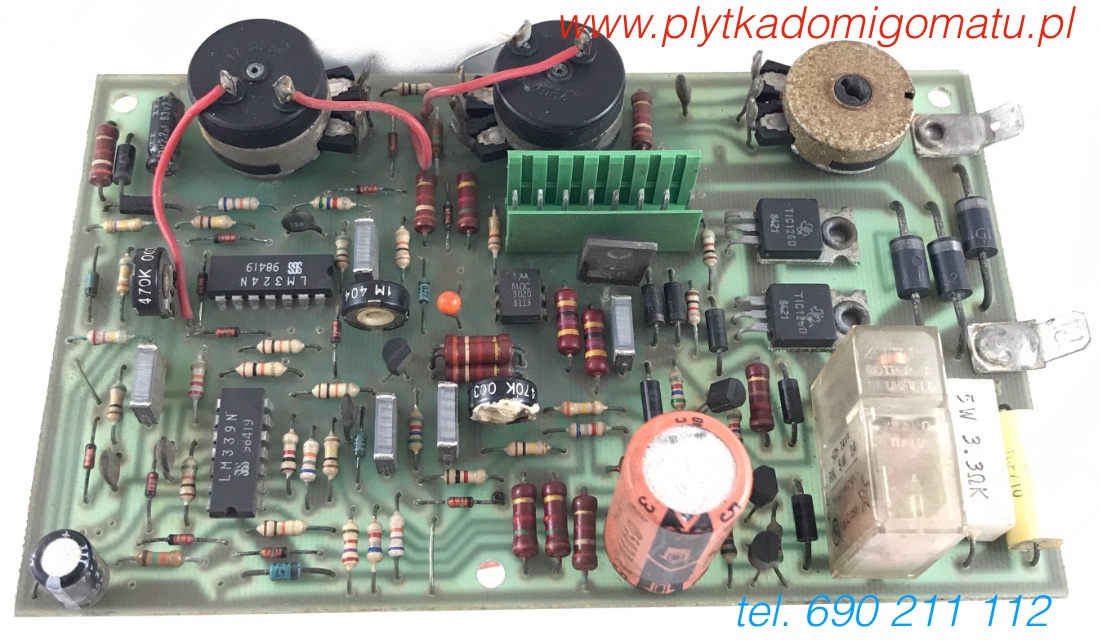

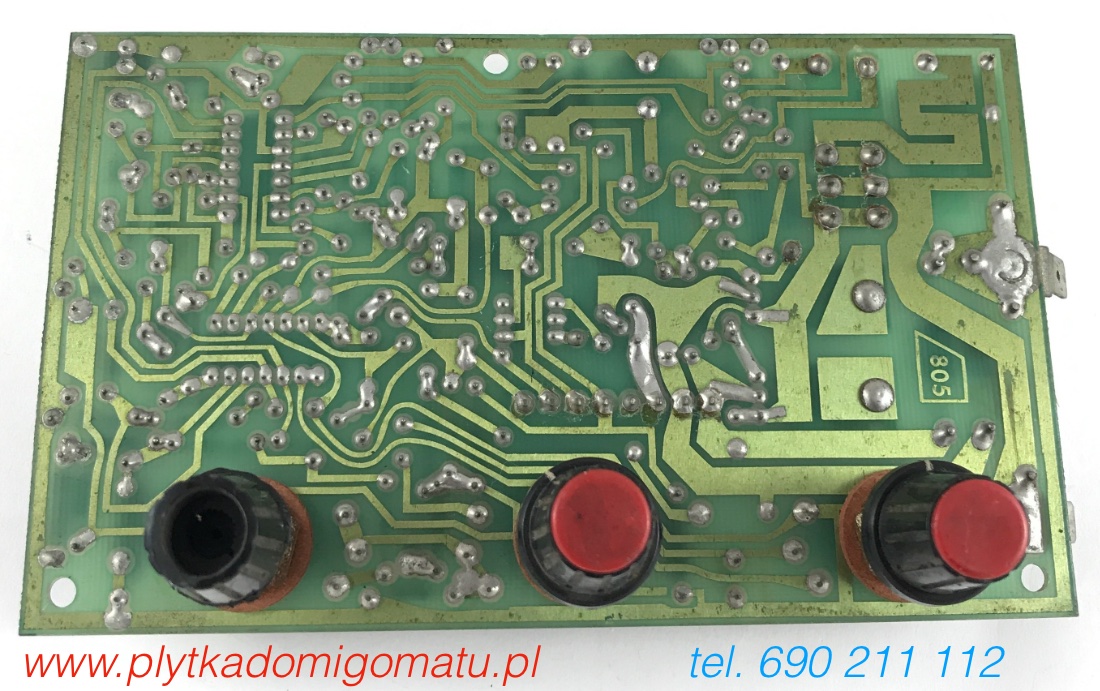

Płyta może być użyta jako zamiennik płyty MIG805 widocznej na dwóch poniższych fotografiach:
