MIG-1 uniwersalna proste podłączenie 24V MIG1

MIG-1 UNIWERSALNA płyta migomatu

Napięcia zasilające: Podajnik 24V, zawór gazu 24V, cewka stycznika 24V

Funkcje dodatkowe: upalanie drutu, opóźnienie wypływu gazu, obsługa termika, kontrolka przegrzania,

Regulacje: prędkość podajnika, czas "upalania", czas wypływu gazu.

Wymiar płytki: 154 x 67 mm

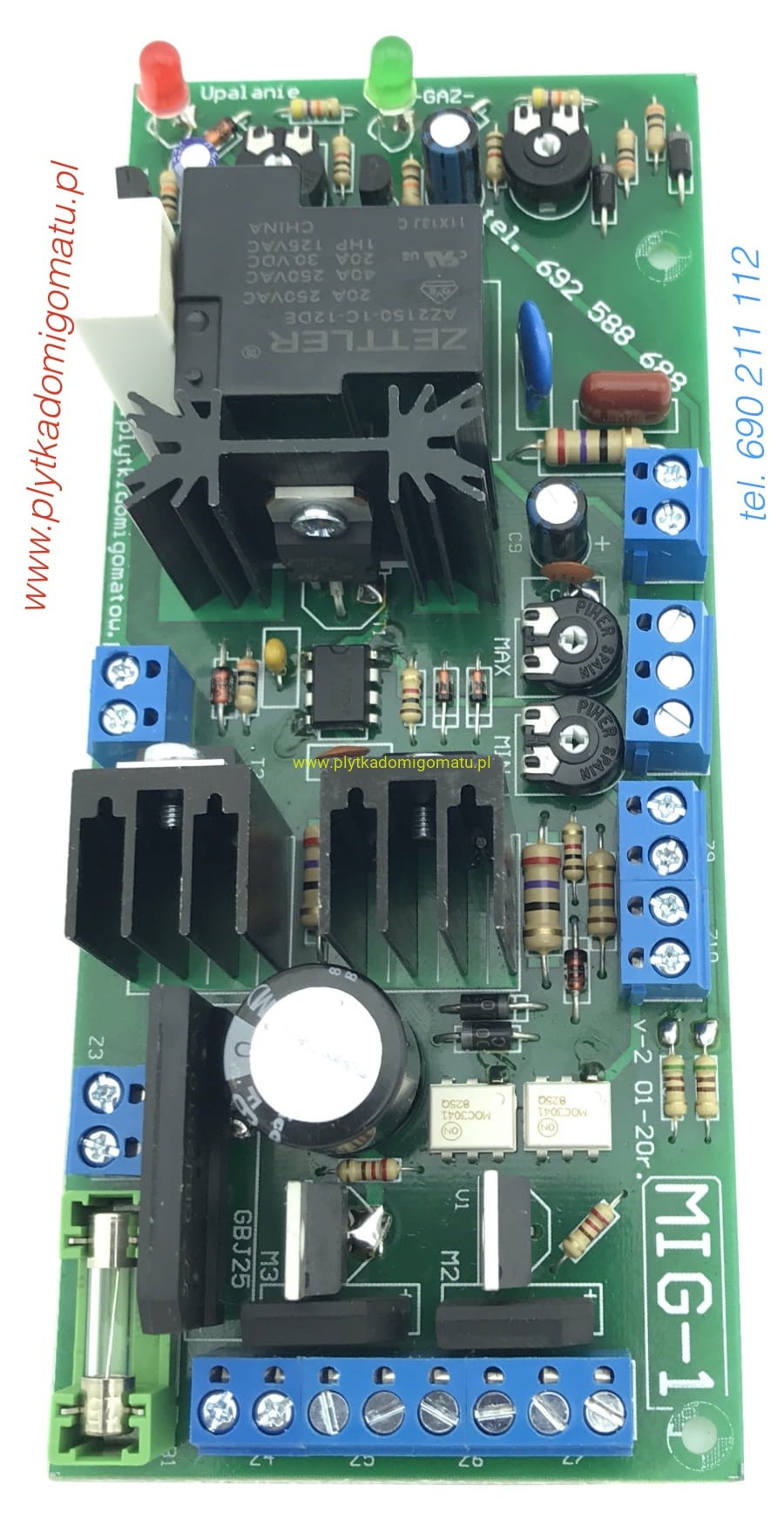

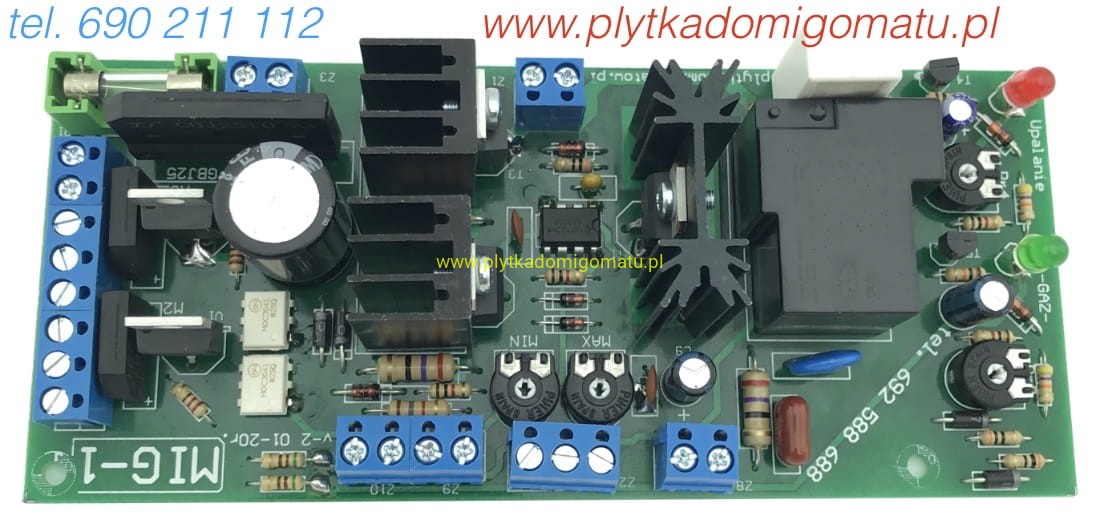

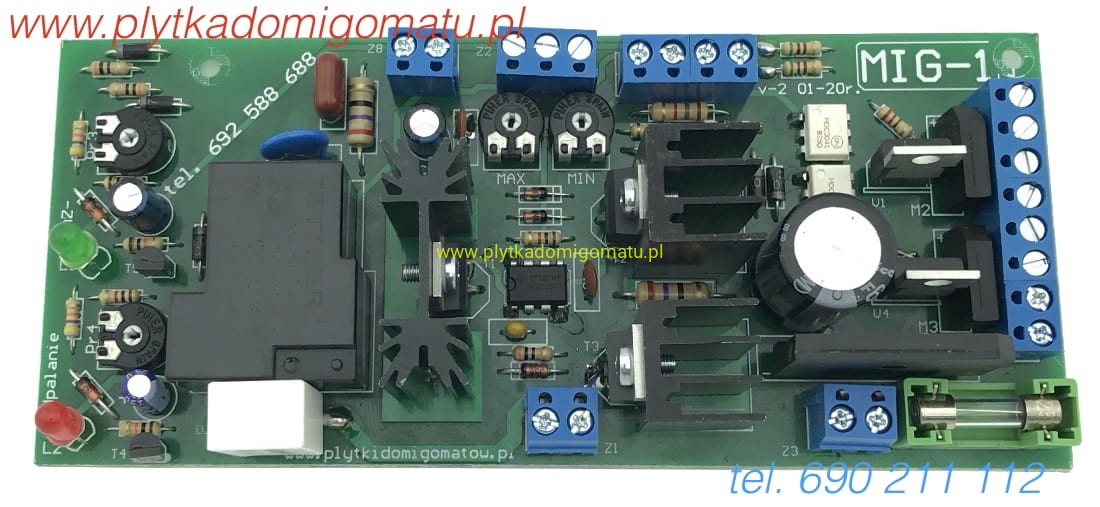

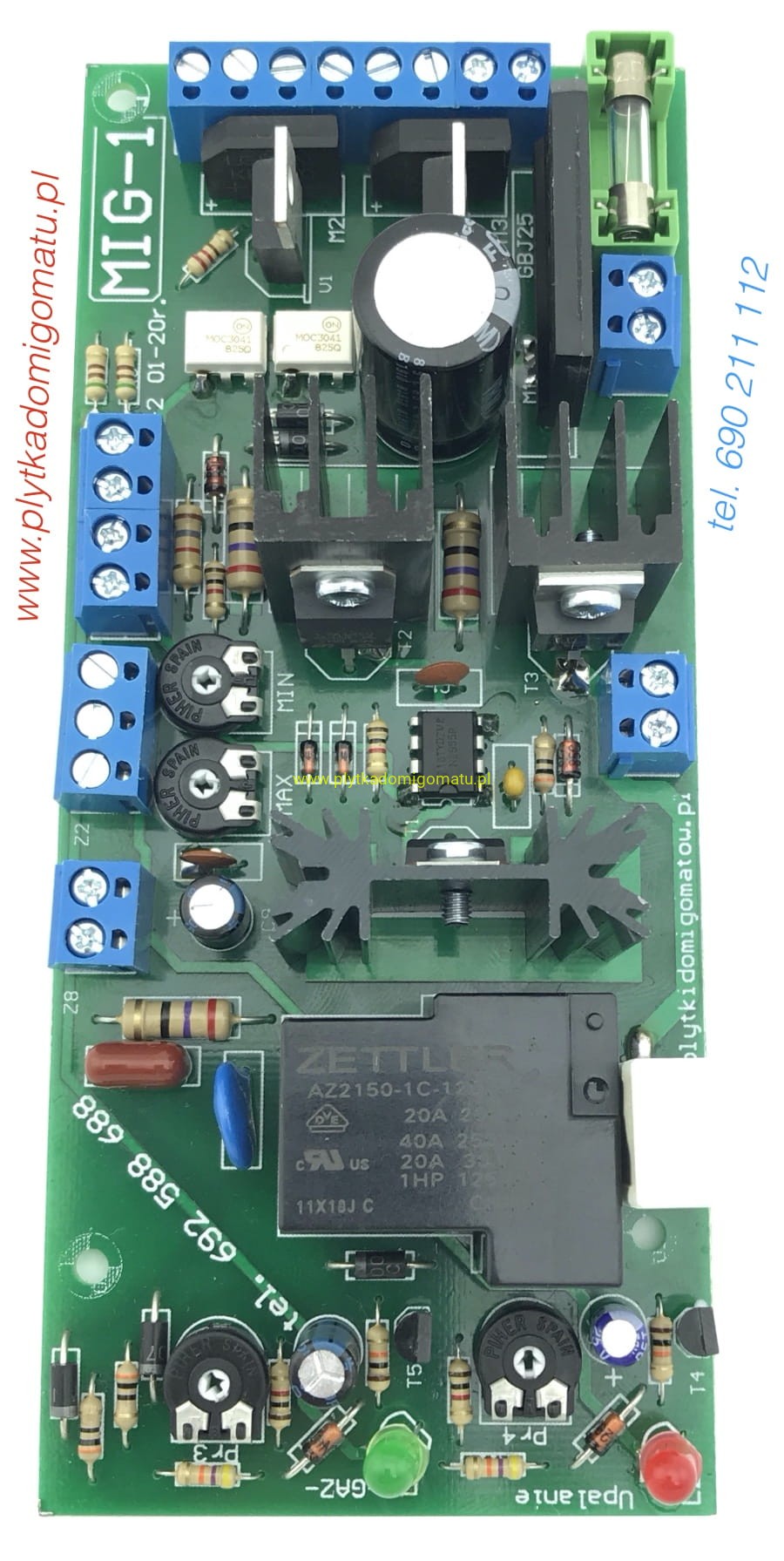

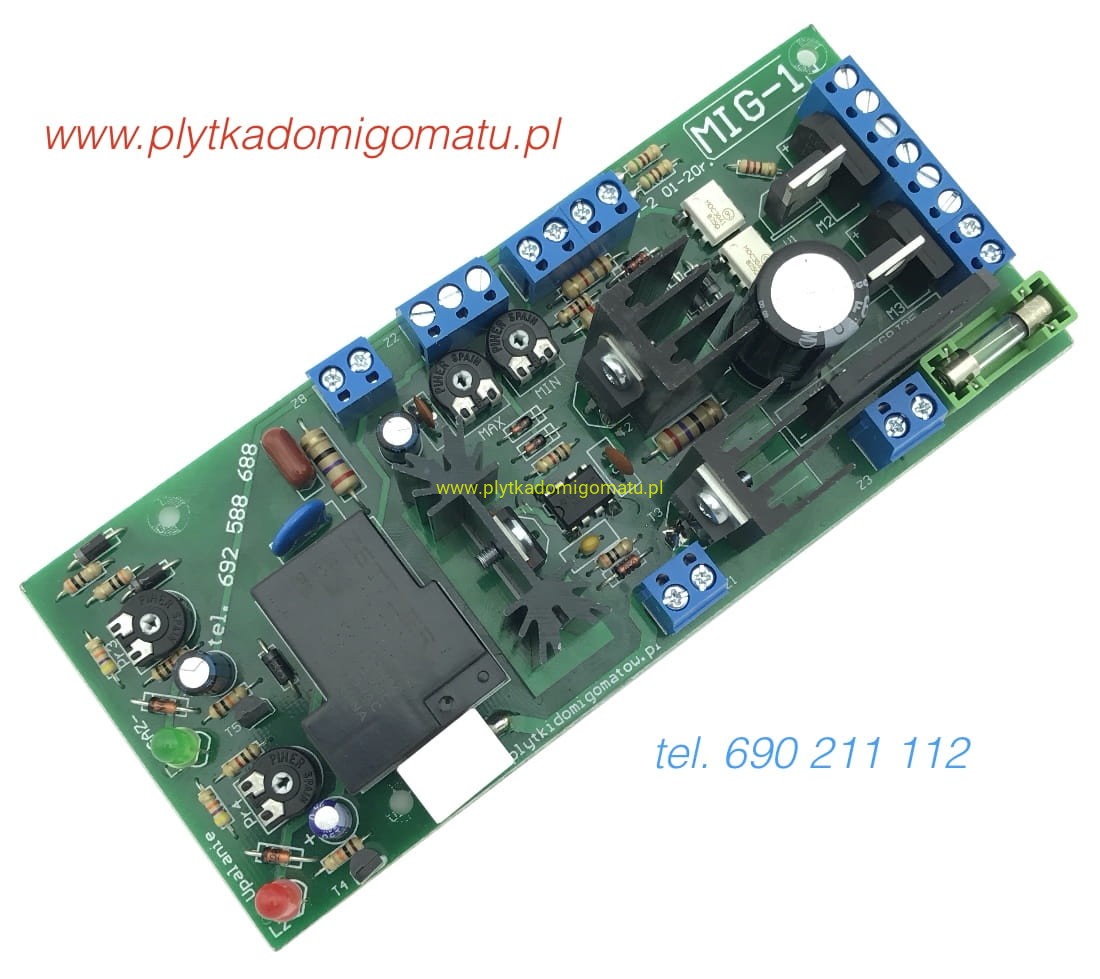

Uniwersalna płyta migomatu MIG-1

Można zamontować ją do każdego półautomatu spawalniczego z klasycznym transformatorem.

Płyta posiada wszystkie podstawowe funkcje sterowania migomatem, a jej konstrukcja maksymalnie upraszcza montaż i podłączenie.

Posiada:

• Sterowanie silnikiem podajnika (24 V), regulacja prędkości podawania drutu, możliwość ustawienia zakresu regulacji (zakres obrotów minimalnych (PR-2) oraz maksymalnych (PR-1) - dzięki czemu można dostosować „czułość” regulacji potencjometrem do własnych potrzeb, eliminując tzw. „martwą strefę” potencjometru, której nie używamy. Kiedy np. użyteczny zakres regulacji mieścił by się w polach 2-5 potencjometru - odpowiednio regulując - możemy „rozciągnąć go” do pół 1-9 zwiększając dzięki temu precyzję regulacji obrotów.
• Hamowanie silnika podajnika po każdym zakończeniu spawania.
• Sterowanie elektrozaworem gazu 24V. Jeśli mamy elektrozawór zasilany prądem przemiennym  (AC) - podłączamy go do „wewnętrznych” pinów złącz Z6 - Z7, jeśli elektrozawór przystosowany jest do zasilania prądem stałym (DC) - podłączamy go do „zewnętrznych” pinów złącza Z6 - Z7.
• Regulacja opóźnienia wypływu gazu. Po zakończeniu spawania (puszczeniu przycisku w rękojeści) - gaz wypływa jeszcze przez czas ustawiony potencjometrem PR-3 - w celu osłaniania gazem roztopionej spoiny, a także schładzania jej i schładzania uchwytu. Czas ten można regulować w zakresie 0,1 - ok. 4 sek. Otwarcie zaworu gazu sygnalizowane jest świeceniem zielonej diody LED L1.

• Regulacja „upalania drutu” - opóźnienie wyłączenia transformatora spawalniczego. Po zakończeniu spawania (puszczeniu przycisku w rękojeści) - zasilanie transformatora podtrzymywane jest jeszcze przez czas ustawiony potencjometrem PR-4 - funkcja ta umożliwia „upalenie” drutu który wysuwa się „rozpędem” mechanizmu podajnika. Dzięki temu, po każdym spawaniu z uchwytu nie wystaje niepotrzebnie długi odcinek drutu spawalniczego. Czas ten można regulować w zakresie 0,05 - ok. 0,5 sek. Załączanie prądu spawania sygnalizowane jest świeceniem czerwonej diody LED L2.
• Regulacja prędkości podawania drutu - potencjometr regulacyjny o rezystancji 10 kom dołączamy do złącza Z2 (ślizgacz na środek - skrajne pola potencjometru do skrajnych pinów złącza).
• Przycisk sterujący w rękojeści (zwierny) dołączamy do złącza Z8. Stan spoczynku - przycisk rozwarty / praca (spawanie) - przycisk zwarty.
• Obsługa zabezpieczenia termicznego i sygnalizacja przegrzania. Termik (NC - normalnie zwarty - przy prawidłowej temperaturze styki zwarte, przy przekroczeniu temperatury rozwierają się) - dołączamy do złącza Z9. Jeśli nie planujemy stosować zabezpieczenia termicznego - złącze Z9 BEZWZGLĘDNIE MUSI BYĆ ZWARTE. Jeśli nie będzie tam podłączone nic - styki rozwarte - układ nie będzie pracował. Przegrzanie sygnalizuje dioda LED dołączana do złącza Z10. Łączymy tam BEZPOŚREDNIO diodę LED - bez żadnych dodatkowych rezystorów. Rezystor ograniczający prąd LED’a umieszczony jest na płycie. Przegrzanie (rozwarcie termika na złączu Z9) - powoduje włączenie układu sterowania (nie będzie reakcji na przycisk rękojeści - urządzenie będzie „martwe” - dioda LED na złączu Z10 zapali się. Po ostygnięciu i zwarciu obwodu Z9 przez termik - LED Z10 gaśnie, urządzenie zaczyna reagować na przycisk w rękojeści.

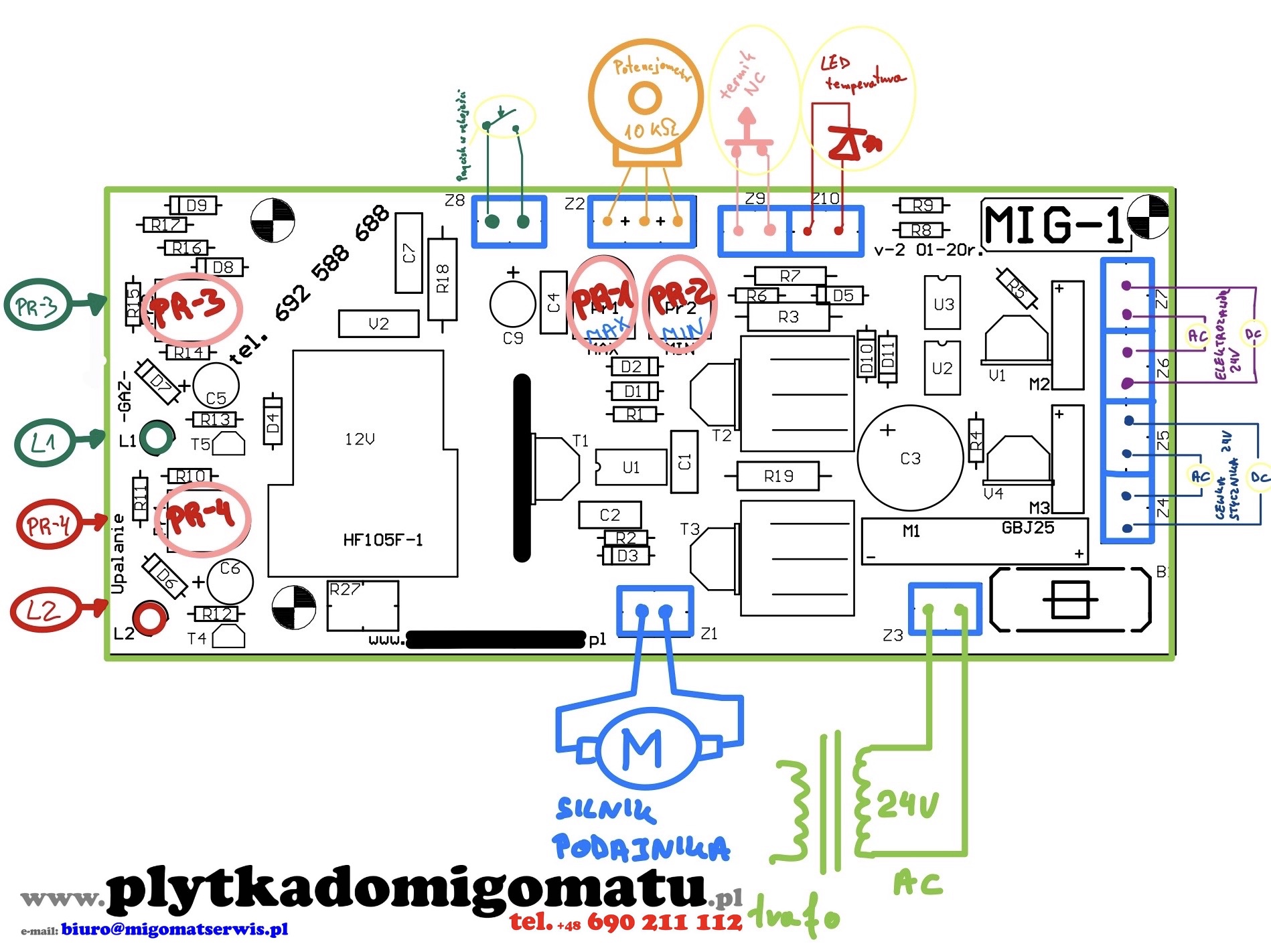

Schemat podłączenia:
